Компрессоры Atlas Copco — DeliveryAir

Официальный каталог

Компрессоры
Atlas Copco

Масляные винтовые компрессоры серий G и GA. Фиксированная и переменная скорость. Мощность 2–315 кВт. Поставка под заказ.

G серия — 2–90 кВт GA VSD⁺ — 7–110 кВт GA — 90–315 кВт Elektronikon® управление

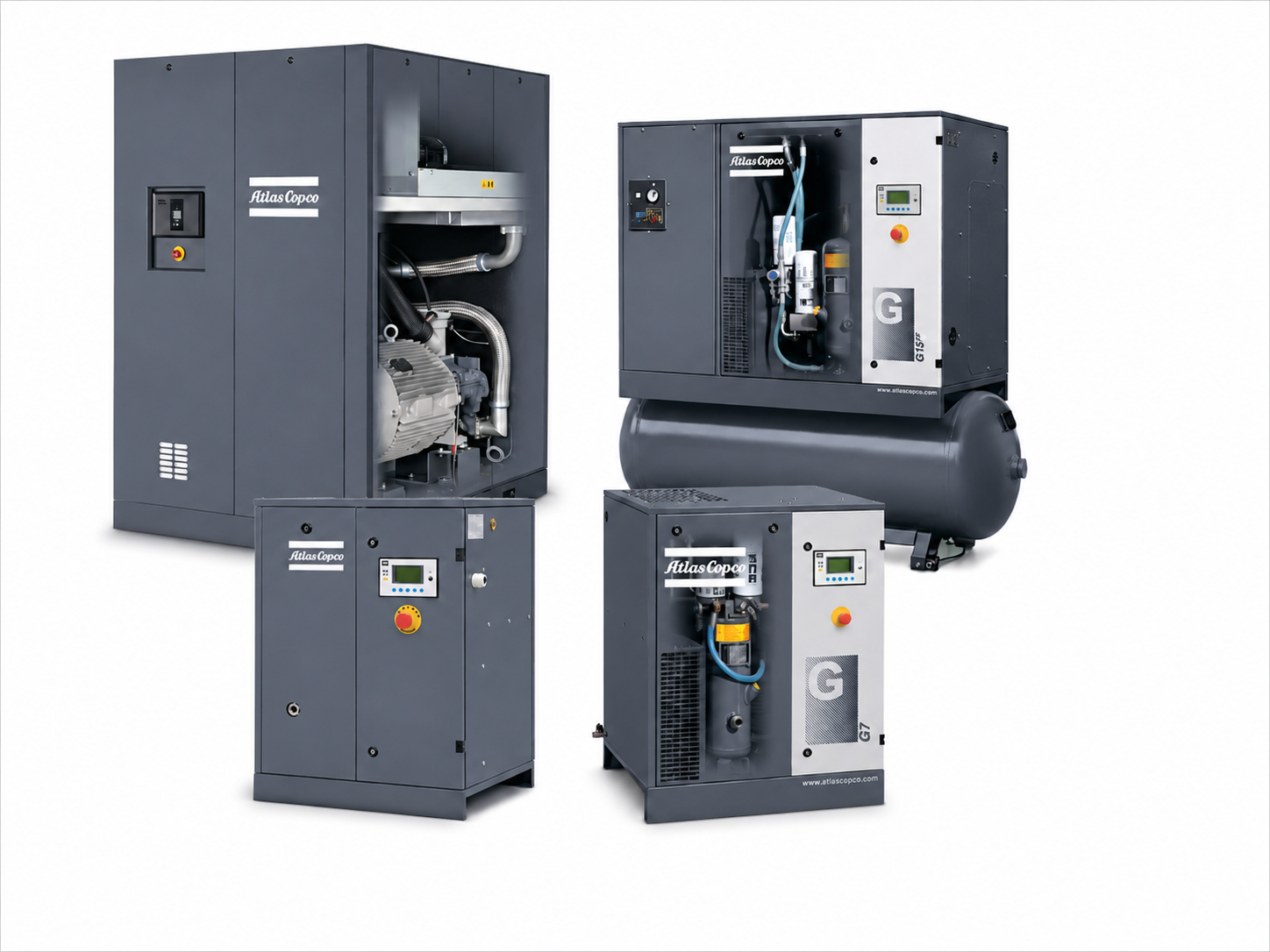

Фиксированная скорость

Серия G

2–90 кВт · до 13 бар

IE3 мотор, ременный / шестерёнчатый привод
Elektronikon® управление
Рабочая t° до 46°C
Версия FF со встроенным осушителем

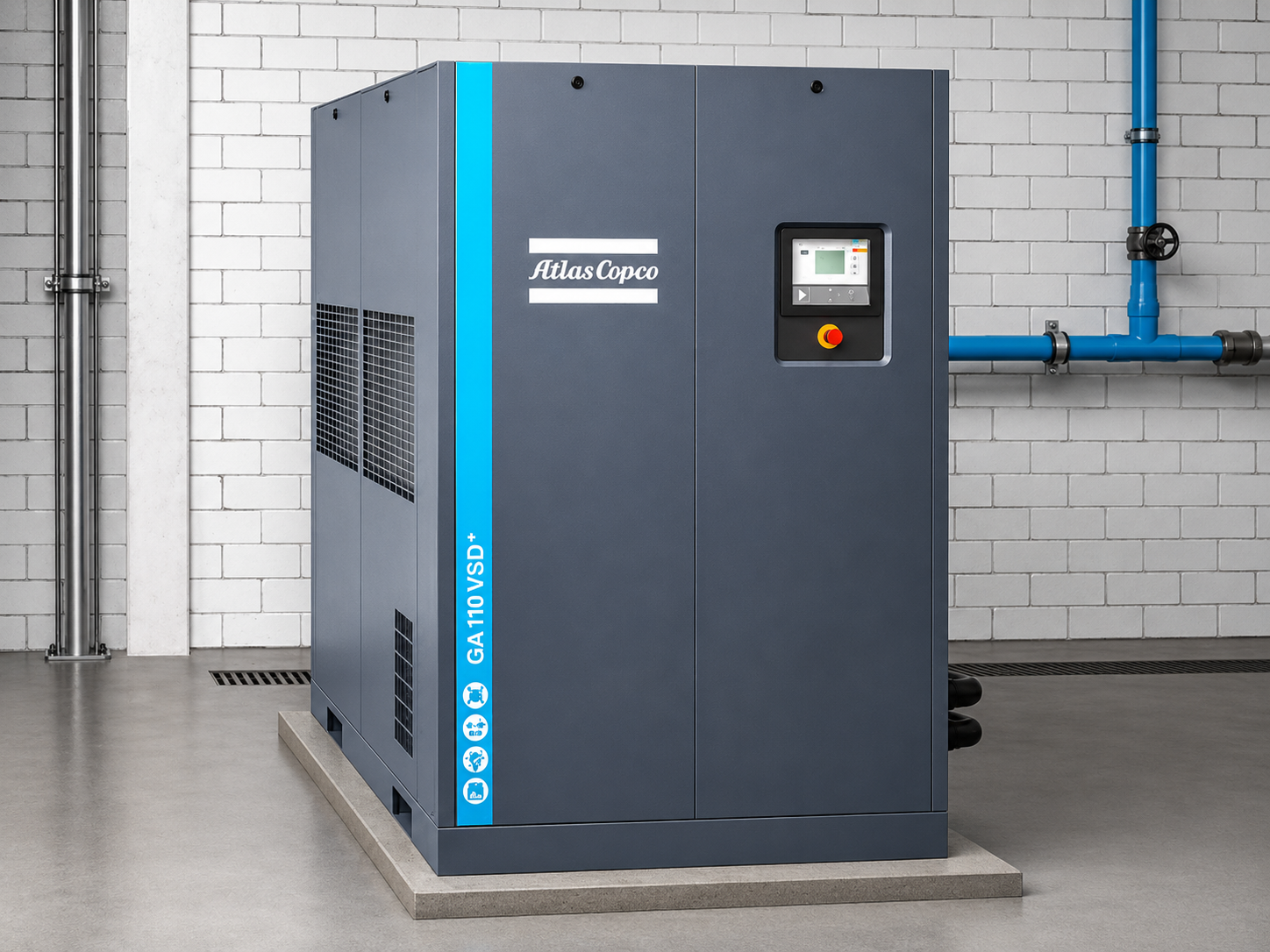

Переменная скорость VSD⁺

Серия GA VSD⁺

7–110 кВт · до 13 бар

IPM IE4/IE5 двигатель с масляным охлаждением
Прямой привод без ремней
Экономия энергии до 50%
IP66 защита, Elektronikon® MK5

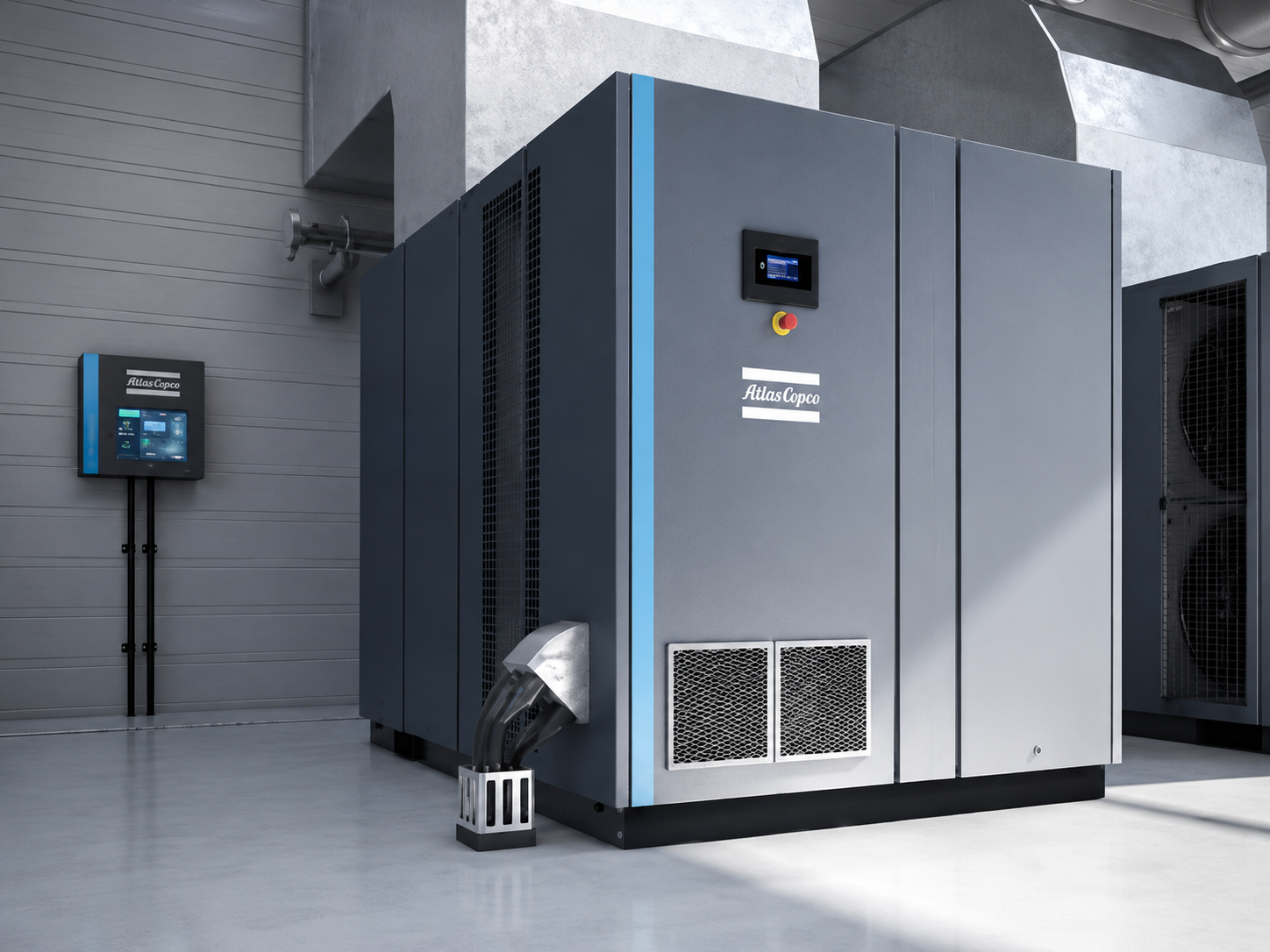

Промышленная серия

Серия GA

90–315 кВт · до 10 бар

IE4 / IE5 двигатель, IP66
Рекуперация тепла до 78%
Варианты с водяным / воздушным охлаждением
Elektronikon® Touch + SMARTLINK

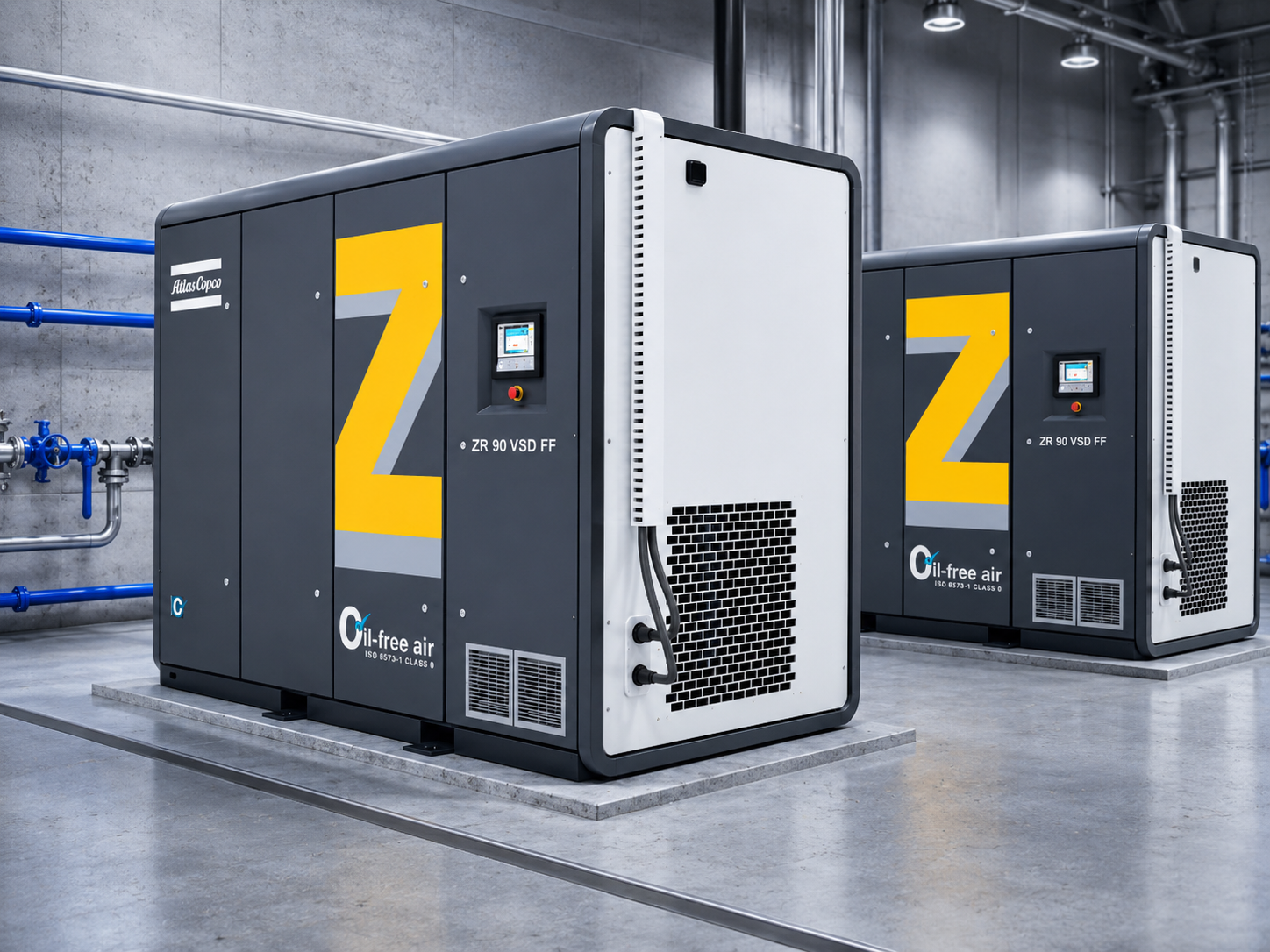

Atlas Copco ZR/ZT безмасляный компрессор 55-90 кВт

ISO 8573-1 Класс 0

Серия ZR / ZT

55–90 кВт · до 10.4 бар

100% безмасляный воздух, сертификат TÜV
ZR — водяное охлаждение, ZT — воздушное
Версия VSD: экономия до 35%
Full-Feature (FF) со встроенным осушителем IMD

Серия G — масляные винтовые компрессоры

Фиксированная скорость. Модели 2–5 кВт — ременный привод, 7–22 кВт — ременный привод с IE3 мотором, 30–90 кВт — прямой шестерёнчатый привод. Рабочая температура до 46°C. Управление Elektronikon®.

Масляный Фиксированная скорость До 13 бар IE3 мотор

G 7 – G 22 (ременный привод)

Модель	Мощность, кВт	7.5 бар, м³/мин	8.5 бар, м³/мин	10.5 бар, м³/мин	13 бар, м³/мин	Шум, дБ(А)	Масса, кг	Выход
G 7	7.5	1.22	1.14	1.01	0.79	66	221	G 3/4"
G 11	11	1.75	1.60	1.46	1.20	67	238	G 3/4"
G 15	15	2.62	2.40	2.10	1.83	71	378	G 1"
G 18	18.5	2.97	2.82	2.55	2.19	71	406	G 1"
G 22	22	3.75	3.50	3.11	2.72	72	421	G 1"

G 30 – G 90 (прямой шестерёнчатый привод)

Модель	Мощность, кВт	7.5 бар, м³/мин	8.5 бар, м³/мин	10.5 бар, м³/мин	Шум, дБ(А)	Масса, кг	Выход
G 30	30	5.40	5.18	4.79	72	674	G 1 1/2"
G 37	37	6.71	6.38	5.76	72	754	G 1 1/2"
G 45	45	7.96	7.60	7.02	73	768	G 1 1/2"
G 55	55	11.10	10.47	9.40	71	1470	G 2 1/2"
G 75	75	13.67	12.94	11.92	73	1560	G 2 1/2"
G 90	90	16.90	16.43	14.82	74	1700	G 2 1/2"

* Производительность (FAD) по ISO 1217, Annex C. Температура воздуха 20°C, давление 1 бар. Измерение: 7.5 бар при 7 бар, 8.5 бар при 8 бар, 10.5 бар при 10 бар, 13 бар при 12.5 бар.

⚙️

G 30–90: прямой привод

Шестерёнчатый привод без ремней — нет потерь на передачу, выше КПД

🌡️

До 46°C

Стандартная версия работает при температуре окружающей среды до 46°C

🔇

От 66 дБ(А)

Малошумные — можно устанавливать рядом с рабочими зонами без дополнительной изоляции

📦

Встроенный осушитель

Версия FF (Full-Feature) со встроенным осушителем — точка росы +7°C, готова к работе

Серия GA VSD⁺ — переменная скорость 7–110 кВт

Встроенный постоянный магнит IPM IE4/IE5. Прямой привод без ремней и шестерён. Экономия энергии до 50% по сравнению с фиксированной скоростью. Защита IP66. Давление до 13 бар.

VSD⁺ переменная скорость Масляный IPM IE4/IE5 IP66 Экономия до 50%

GA 7 – GA 37 VSD⁺ (малая серия)

Модель	Мощность, кВт	FAD при 7 бар, м³/мин	Диапазон FAD (мин–макс), м³/мин	Макс. давление, бар	Шум, дБ(А)	Масса, кг	Выход
GA 7 VSD⁺	7.5	0.42–1.30	0.40–1.31	13	62	193	G 3/4"
GA 11 VSD⁺	11	0.43–1.92	0.41–1.94	13	63	196	G 3/4"
GA 15 VSD⁺	15	0.42–2.45	0.40–2.47	13	64	199	G 3/4"
GA 18 VSD⁺	18	0.88–3.71	0.90–3.79	13	67	367	G 1"
GA 22 VSD⁺	22	0.89–4.46	0.91–4.57	13	67	363	G 1"
GA 26 VSD⁺	26	0.87–5.12	0.89–5.15	13	67	373	G 1"
GA 30 VSD⁺	30	0.90–5.84	0.91–5.88	13	67	376	G 1"
GA 37 VSD⁺	37	0.89–6.89	0.92–6.98	13	67	376	G 1"

GA 37 – GA 75 VSD⁺ (средняя серия)

Модель	Мощность, кВт	FAD при 7 бар, м³/мин	Диапазон FAD (мин–макс), м³/мин	Макс. давление, бар	Шум, дБ(А)	Масса, кг	Выход
GA 45 VSD⁺	45	1.55–9.28	1.55–9.42	13	67	860	G 2"
GA 55 VSD⁺	55	1.57–11.28	1.53–11.33	13	67	900	G 2"
GA 75 VSD⁺	75	1.60–13.45	1.48–13.50	13	70	920	G 2"

GA 75 – GA 110 VSD⁺ (крупная серия)

Модель	Мощность, кВт	FAD при 7 бар, м³/мин	Диапазон FAD (мин–макс), м³/мин	Макс. давление, бар	Шум, дБ(А)	Масса, кг	Выход
GA 90 VSD⁺	90	2.93–18.35	2.90–18.68	13	74	1213	G 2 1/2"
GA 110 VSD⁺	110	2.92–20.68	2.83–20.85	13	76	1222	G 2 1/2"

* FAD по ISO 1217, Annex E. Диапазон min–max соответствует диапазону регулирования скорости от минимальной до максимальной при данном давлении. Температура 20°C, давление 1 бар.

💡

Экономия до 50%

VSD⁺ автоматически подстраивает обороты под потребление — нет холостого хода и перепроизводства

🔒

IP66 электродвигатель

Герметичный двигатель с масляным охлаждением — защита от пыли и влаги в суровых условиях

📱

Elektronikon® MK5

Цветной сенсорный экран, SMARTLINK-мониторинг, двойная настройка давления, отчёты по ISO 50001

🔧

Без ремней и шестерён

Прямой привод — нет изнашиваемых передаточных элементов, реже обслуживание

Серия GA — крупные компрессоры 90–315 кВт

Промышленные маслозаполненные компрессоры для непрерывного производства. IE4 (фикс.скорость) и IE5 (VSD⁺) электродвигатели. Защита IP66. Рабочая температура до 46°C (55°C — опция).

90–315 кВт Масляный IE4 / IE5 IP66 Возможна VSD⁺

GA 90 – GA 315 (фиксированная скорость, 50 Гц)

Модель	Мощность, кВт	7.5 бар, м³/мин	8.5 бар, м³/мин	10 бар, м³/мин	Масса ветр., кг	Масса вод., кг	Выход
GA 90	90	17.8	15.5	17.0	2721	2721	G 3"
GA 110	110	22.2	20.8	18.9	2802	2852	G 3"
GA 132	132	26.5	25.0	22.9	2885	2985	G 3"
GA 160	160	31.6	30.0	27.5	2963	3063	G 3"
GA 180	180	35.1	33.4	30.1	5741	5122	DN100
GA 200	220	43.9	41.1	37.1	5902	5284	DN100
GA 250	264	52.2	50.0	45.0	6064	5446	DN100
GA 315	320	62.2	60.0	54.4	6220	5602	DN100

GA VSD⁺ — крупные модели с частотным приводом (50 Гц)

Модель	Мощность, кВт	Давление, бар	Диапазон FAD (мин–макс), м³/мин	Масса ветр., кг	Выход
GA 110 VSD⁺	110	8.5 / 10	5.8–23.6 / 5.8–19.5	2300	G 3"
GA 132 VSD⁺	132	8.5 / 10	5.8–28.1 / 5.8–23.5	2416	G 3"
GA 160 VSD⁺	160	8.5 / 10	5.8–33.4 / 5.8–28.3	2450	G 3"
GA 200 VSD⁺	220	8.5 / 10	11.5–46.4 / 11.5–38.3	5093	DN100
GA 250 VSD⁺	264	8.5 / 10	11.5–55.1 / 11.5–46.0	5194	DN100
GA 315 VSD⁺	320	8.5 / 10	11.5–65.5 / 11.5–55.4	5263	DN100

* FAD по ISO 1217, Annex C (фикс. скорость) и Annex E (VSD⁺). Температура 20°C, давление 1 бар абс.

🏭

IE4 / IE5 двигатель

Двигатель с масляным охлаждением, IP66 — надёжная работа в пыльных и влажных условиях

♨️

Рекуперация тепла

Встроенная система возвращает до 78% тепловой энергии в виде горячей воды для нужд производства

📊

Elektronikon® Touch

Сенсорный экран, двойная настройка давления, SMARTLINK, Optimizer 4.0 для управления парком

🔩

Лёгкое обслуживание

Кассетная конструкция маслоотделителя, выдвижной охладитель — время ТО сокращено вдвое

Серия ZR / ZT — безмасляные винтовые компрессоры 55–90 кВт

Единственные компрессоры, сертифицированные TÜV по ISO 8573-1 Класс 0 — ноль масла в сжатом воздухе. ZR — водяное охлаждение, ZT — воздушное. Версия FF со встроенным адсорбционным осушителем IMD. Диапазон давления 4–10.4 бар.

Безмасляный Класс 0 Сертификат TÜV 55–90 кВт FF осушитель IMD VSD опция

ZR 55–90 — водяное охлаждение (50 Гц, фикс. скорость)

Модель	Мощность, кВт	7.5 бар, м³/мин	8.6 бар, м³/мин	10 бар, м³/мин	Шум, дБ(А)	Масса стандарт, кг	Масса FF, кг
ZR 55	55	8.9	8.0	7.4	74	1800	2050
ZR 75	75	12.3	11.4	10.9	74	1890	2135
ZR 90	90	14.5	13.7	12.9	74	1925	2175

ZT 55–90 — воздушное охлаждение (50 Гц, фикс. скорость)

Модель	Мощность, кВт	7.5 бар, м³/мин	8.6 бар, м³/мин	10 бар, м³/мин	Шум, дБ(А)	Масса стандарт, кг	Масса FF, кг
ZT 55	55	8.8	8.0	7.3	76	1900	2520
ZT 75	75	12.1	11.2	10.7	76	2000	2600
ZT 90	90	14.2	13.4	12.7	76	2050	2650

* FAD по ISO 1217, Annex C, ред. 4 (2009). Условия: влажность 0%, давление 1 бар абс., температура 20°C. FF — Full-Feature со встроенным адсорбционным осушителем IMD.

ZR / ZT 75–90 VSD — переменная скорость (50/60 Гц)

Модель	Охлаждение	Макс. давление, бар	FAD при 7 бар (мин–макс), м³/мин	Шум, дБ(А)	Масса стандарт, кг	Масса FF, кг
ZR 75 VSD	Водяное	8.6	4.5–13.3	74	1925	2170
ZR 90 VSD	Водяное	8.6	4.5–15.5	74	1970	2220
ZR 75 VSD	Водяное	10.4	4.4–11.8	74	1925	2170
ZR 90 VSD	Водяное	10.4	4.4–13.3	74	1970	2220
ZT 75 VSD	Воздушное	8.6	4.5–13.0	76	2030	2630
ZT 90 VSD	Воздушное	8.6	4.5–15.1	76	2100	2700
ZT 75 VSD	Воздушное	10.4	4.4–11.6	76	2030	2630
ZT 90 VSD	Воздушное	10.4	4.4–13.9	76	2100	2700

* FAD по ISO 1217, Annex C (2009). VSD: диапазон производительности от минимальной до максимальной частоты вращения при указанном давлении. Экономия энергии до 35% по сравнению с фиксированной скоростью.

🏆

ISO 8573-1 Класс 0

Единственные компрессоры с сертификатом TÜV — нулевое содержание масла подтверждено независимой лабораторией

💧

Рекуперация до 90%

ZR (водяное охлаждение): встроенная система возвращает до 90% энергии в виде горячей воды

🌿

Full-Feature осушитель IMD

Адсорбционный осушитель использует теплоту сжатия — дополнительная энергия не нужна

🏭

Пищевое, фарма, электроника

Там где загрязнение маслом недопустимо: пищепром, фармацевтика, полупроводники, нефтехимия

Подберём компрессор под ваше производство

Бесплатная консультация. Расчёт по вашему давлению, производительности и режиму работы.
